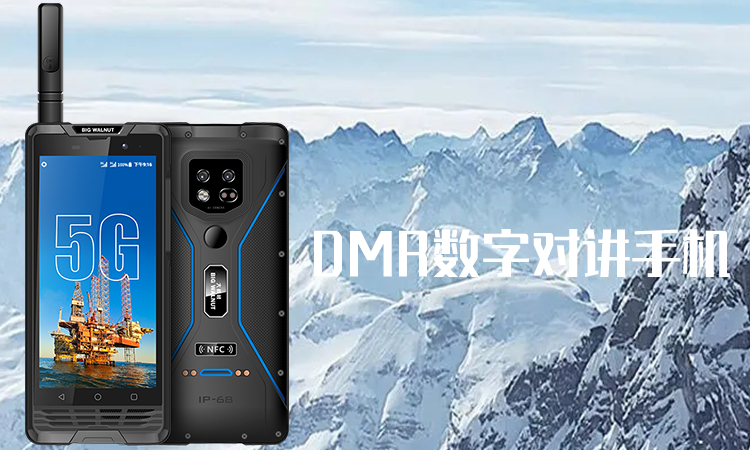

数字对讲手机的数字对讲工作模式及原理

时间:2023-03-21   来源:本站

数字对讲机是将语音信号数字化,采用数字信号处理器进行数据化通信模式优化。数字对讲机采用欧洲DMR数字标准,DMR标准采用TDMA(双时隙)多址方式, 12.5kHz信道间隔、4FSK 调制方式、数据传输速率为9.6Kb/s,对音频信号进行采样、压缩、编码,以数字的形式调制主载波信号上。语音编码一般采用参量编码方法,即不是吧语音信号的波形进行编码,而是提取产生语音信号的特征参数并对特征参数进行编码传输,传输速率快,可以满足数字对讲机的带宽要求。


数字信号处理器通过模数转换器(ADC)将话简(Mic)来的语音数字化,内置DSP(数字信号处理器)软件将信号进行处理编码,编好码的信号将被调制,数模转换器(DAC)将已调制的信号模拟化并将其给射频发射器通过天线发射。射频接收器通过天线收到的模拟信号给数字信号处理器的模数转换器数字化,DSP的软件将信号进行解调和解码处理,数模转换器将其模拟化并将其传送给话简。数字对讲机关键是语音编解码和调制解调,语音编码(DPMR/DMR)使语音的有效带宽缩小,调制器将带宽压缩的数字码进行调制(DPMR和DMR都选用4FSK)。语音数字化好处是通.讯的保密性,附加更严格的保密算法(如128比特加.密),语音或数据通讯可达绝密级。



话简采集音频信号经过音频放大电路放大后送往基带电路,经过基带白带的(或者外部)AD采样进行相应的语音压缩处理、编码等,从芯片DA口送出两路调制好的4FSK信号(四电平信号),通过两点调制的方式以调频的形式产生需要的射频信号,射频信号经放大电路放大到需要的功率后由天线发射.


接收链路从天线接收到相应的信号后通过低通滤波电路和电调谐滤波电路滤除带外的信号,然后通过低噪声放大电路放大有用信号,放大后的信号送往混频电路,导到- -级中频信号,经过滤波放大后,进行二次混频得到450kHz的信号,对其再次滤波放大后由鉴频器鉴频得到所需的4FSK信号,4FSK信号被送往基带芯片的AD口采用,经过芯片的解码等处理,得到需要的音频信号,经音频放大器放大后送住喇叭。
